煤礦這2個地方欠壓保護技術改造怎少得了智能電壓檢測系統？！
時間：2018-07-16 06:50:32
來源：洛陽普凡電氣自動化有限公司
煤礦供電系統在供電過程中，由于某種原因，會出現電網電壓突然消失或急劇降低。此時，開關自動跳閘，切斷供電電源。這就是所謂的欠電壓保護，但是，目前礦井電網現有欠壓保護造成風機回路或下井回路跳閘后，往往需要人工恢復供電，易造成礦井停風或瓦斯超限。別是對于煤礦地面變電所和通風機房這2個煤礦重地來說，因此，需要對欠壓保護回路進行改造,避免因供電網絡電壓瞬時波動引起風機欠壓保護無時限動作而造成風機停運。
改造的方案有很多，但是綜合而言，智能電壓檢測系統的加裝是眾多方案中性價比比較高的種，為什么這么說呢？

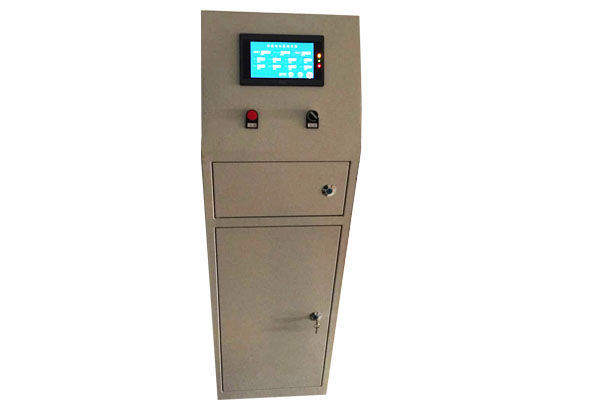

洛陽普凡電氣智能電壓檢測系統主要用于煤礦供電系統和運轉設備的監測、控制、管理和安保護等方面，實現供電系統和設備的在線參數監測、遠程操作控制、實時事故報警、數據統計分析、運行安保護、用電計量管理等監控管理功能；提供遙測、遙信、遙調、遙控、遙視、遙播、遙訊、遙試“八遙操控”、事故報警、保護、定位和事故快速解決的手段，具有解決供電系統越跳閘、電壓波動跳閘、漏電接地選線、突發停電事故恢復、負荷控制等電力運行難題的實用方案。
并通過智能分析，預告事故隱患，預防突發電力事故，還具有應對礦井瓦斯超限突出等突發災害事故的電力安預案預置程控操作功能，可用于處置重大安事故；系統的高精度計量監測、業圖表分析工具、錄波分析工具和智能家系統，是加強供電管理、減少事故、降低損耗、節約電能、提高運行率和管理水平的新現代化工具，運用系統網絡遠程操作控制和智能程控技術，實現煤礦供電系統和生產設備的面自動化無人值守智能監控管理。
(1)保護器監測到其中相或幾相電壓超過265±2V時，斷開輸入電源控制回路，輸出過壓信號導通，同時總指示燈D發出紅色光，對應那相的指示燈也發出紅色光。當三相電壓均低于256±2V時，恢復輸入電源控制回路總指示燈D恢復綠色，三相對應指示燈也均隨之恢復綠色。
(2)保護器監測到其中相或幾相電壓低于165±2V時，斷開輸入電源控制回路，輸出欠壓信號導通，總指示燈D發出紅色光，對應那相的指示燈發出橙色光。當三相電壓均高于174±2V時，恢復輸入電源控制回路總指示燈D恢復為綠色，三相對應指示燈也均隨之恢復為綠色。
(3)外部輸入電源電壓正常，過欠壓保護器自身出現故障時，斷開輸入電源控制回路，并送出報警信號，約2秒后，自動恢復輸入電源控制回路，即自動轉入直通狀態，并保持報警信號，總指示燈仍為紅色。
(4)過欠壓、保護器自身發生故障自動轉直通功能，監測電壓應在AC190V——240V范圍內，超過此范圍按過、欠壓處理。
(5)模擬故障檢測，將83和81短路時，模擬過欠壓保護器自身出現故障，應自動轉直通功能，監測電壓應在AC190V～240V范圍內，超過此范圍按過、欠壓處理。
(6)保護器具有手動退出功能。
